首页 > 产品大全 > 油泵-齿轮油泵 > CYZ-A型自吸式离心油泵

CYZ-A型自吸式离心油泵

查看同类产品

CYZ－A型自吸式离心油泵
名称:CYZ－A型自吸式离心油泵
型号:CYZ－A
类别: 油泵
CYZ-A型自吸式油泵产品概述：
CYZ-A型自吸式油泵，自吸泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。
■ CYZ-A型自吸式油泵型号意义：

■ CYZ-A型自吸式油泵产品特点：
    1.该泵属自吸式油泵，它具有结构简单、操作方便、运行平稳、维护容易、管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
■ CYZ-A型自吸式油泵结构图：


1
联轴器
2
泵轴
3
轴承
4
机械密封
5
轴承体
6
泵壳
7
出口座
8
进口座
9
前密封环
10
叶轮
11
后盖
12
档水圈
13
加液孔
14
回液孔

■ CYZ-A型自吸式油泵性能参数：

型号
流量
扬程(m)
吸程(m)
转速(r／min)
自吸性能(min／5m)
功率(KW)
泵口径(mm)
机组重量(kg)
(m3／h)
(L／S)
轴功率
电机功率
吸人
排出
25CYZ-A-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25
25
72
25CYZ-A-32
3.2
0.9
32
6.5
2900
1.8
0.8
1.1
25
25
80
40CYZ-A-20
6.3
1.8
20
6.5
2900
1.9
0.87
1.1
40
32
85
40CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
40
40
138
50CYZ-A-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50
50
90
50CYZ-A-20
18
5
20
6.5
2900
1.9
1.8
2.2
50
50
98
50CYZ-A-30
20
5.6
30
6.5
2900
1.5
2.6
4
50
50
140
50CYZ-A-35
14
3.9
35
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50
50
160
50CYZ-A-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50
50
190
50CYZ-A-75
20
5.6
75
6.5
2900
1.3
9.8
11
50
50
240
65CYZ-A-15
30
8.3
15
6.5
2900
2
1.9
3
65
65
100
65CYZ-A-32
25
6.9
32
6
2900
1.5
4.4
5.5
65
65
165
80CYZ-A-13
35
9.7
13
6
2900
3.4
1.9
3
80
80
107
80CYZ-A-17
43
12
17
6
2900
1.8
3.1
4
80
80
156
80CYZ-A-22
40
11.1
22
6
2900
1.9
4.4
5.5
80
80
169
80CYZ-A-25
50
13.9
25
6
2900
1.5
5.2
7.5
80
80
177
80CYZ-A-32
50
13.9
32
6
2900
1.5
6.8
7.5
80
80
180
80CYZ-A-55
60
16.7
55
6
2900
1.5
15
18.5
80
80
310
80CYZ-A-70
60
16.7
70
6
2900
1.2
20.1
22
80
80
333
100CYZ-A-20
100
27.8
20
6
2900
1.8
7.8
11
100
100
258
100CYZ-A-40
100
27.8
40
6
2900
1.8
16.3
99
100
100
455
100CYZ-A-40A
100
27.8
40
6
1450
1.8
18.5
22
100
100
520
100CYZ-A-65
100
27.8
65
6
2900
1.8
27.7
30
100
100
620
100CYZ-A-75
70
19.4
75
6
2900
1.8
24.2
30
100
100
639
150CYZ-A-55
170
47.2
55
5
2900
1.8
39.2
45
150
150
830
150CYZ-A-65
170
47.2
65
5
2900
1.3
46.3
55
150
150
957
150CYZ-A-65A
170
47.2
65
5
1450
1.2
49.8
55
150
150
1138
150CYZ-A-80
160
44.4
80
5
2900
1.2
53.6
55
150
150
986
200CYZ-A-32
400
111.1
32
5
1450
2
52.1
55
200
200
1205
200CYZ-A-63
280
77.8
63
5
1450
1.5
73.9
90
200
200
1338
200CYZ-A-65
350
97.2
65
5
1450
1.5
97.2
110
200
200
1553
250CYZ-A-32
550
152.8
32
5
1450
2
72.3
75
250
250
1307
250CYZ-A-50
400
111.1
50
5
1450
2
80
90
250
250
1486
250CYZ-A-55
450
125
55
5
1450
2
102.1
110
250
250
1681
250CYZ-A-75
400
111.1
75
5
1450
1.5
125.6
132
250
250
1829
300CYZ-A-32
600
166.7
32
5
1450
2
79.2
90
300
300
1608
300CYZ-A-50
500
138.9
50
5
1450
2
104.6
110
300
300
1728
300CYZ-A-55
550
152.8
55
5
1450
2
117.6
132
300
300
1995


 ■ CYZ-A型自吸式油泵性能参数：
型号
流量
扬程(m)
吸程(m)
转速(r／min)
自吸性能(min／5m)
功率(KW)
泵口径(mm)
机组重量(kg)
(m3／h)
(L／S)
轴功率
电机功率
吸人
排出
25CYZ-A-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25
25
72
25CYZ-A-32
3.2
0.9
32
6.5
2900
1.8
0.8
1.1
25
25
80
40CYZ-A-20
6.3
1.8
20
6.5
2900
1.9
0.87
1.1
40
32
85
40CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
40
40
138
50CYZ-A-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50
50
90
50CYZ-A-20
18
5
20
6.5
2900
1.9
1.8
2.2
50
50
98
50CYZ-A-30
20
5.6
30
6.5
2900
1.5
2.6
4
50
50
140
50CYZ-A-35
14
3.9
35
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50
50
160
50CYZ-A-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50
50
190
50CYZ-A-75
20
5.6
75
6.5
2900
1.3
9.8
11
50
50
240
65CYZ-A-15
30
8.3
15
6.5
2900
2
1.9
3
65
65
100
65CYZ-A-32
25
6.9
32
6
2900
1.5
4.4
5.5
65
65
165
80CYZ-A-13
35
9.7
13
6
2900
3.4
1.9
3
80
80
107
80CYZ-A-17
43
12
17
6
2900
1.8
3.1
4
80
80
156
80CYZ-A-22
40
11.1
22
6
2900
1.9
4.4
5.5
80
80
169
80CYZ-A-25
50
13.9
25
6
2900
1.5
5.2
7.5
80
80
177
80CYZ-A-32
50
13.9
32
6
2900
1.5
6.8
7.5
80
80
180
80CYZ-A-55
60
16.7
55
6
2900
1.5
15
18.5
80
80
310
80CYZ-A-70
60
16.7
70
6
2900
1.2
20.1
22
80
80
333
100CYZ-A-20
100
27.8
20
6
2900
1.8
7.8
11
100
100
258
100CYZ-A-40
100
27.8
40
6
2900
1.8
16.3
99
100
100
455
100CYZ-A-40A
100
27.8
40
6
1450
1.8
18.5
22
100
100
520
100CYZ-A-65
100
27.8
65
6
2900
1.8
27.7
30
100
100
620
100CYZ-A-75
70
19.4
75
6
2900
1.8
24.2
30
100
100
639
150CYZ-A-55
170
47.2
55
5
2900
1.8
39.2
45
150
150
830
150CYZ-A-65
170
47.2
65
5
2900
1.3
46.3
55
150
150
957
150CYZ-A-65A
170
47.2
65
5
1450
1.2
49.8
55
150
150
1138
150CYZ-A-80
160
44.4
80
5
2900
1.2
53.6
55
150
150
986
200CYZ-A-32
400
111.1
32
5
1450
2
52.1
55
200
200
1205
200CYZ-A-63
280
77.8
63
5
1450
1.5
73.9
90
200
200
1338
200CYZ-A-65
350
97.2
65
5
1450
1.5
97.2
110
200
200
1553
250CYZ-A-32
550
152.8
32
5
1450
2
72.3
75
250
250
1307
250CYZ-A-50
400
111.1
50
5
1450
2
80
90
250
250
1486
250CYZ-A-55
450
125
55
5
1450
2
102.1
110
250
250
1681
250CYZ-A-75
400
111.1
75
5
1450
1.5
125.6
132
250
250
1829
300CYZ-A-32
600
166.7
32
5
1450
2
79.2
90
300
300
1608
300CYZ-A-50
500
138.9
50
5
1450
2
104.6
110
300
300
1728
300CYZ-A-55
550
152.8
55
5
1450
2
117.6
132
300
300
1995

 ■ CYZ-A型自吸式油泵安装示意图：
1
泵
2
压力表
3
出口垂管
4
吸人硬喉管
5
弯    头
6
流量控制阀
7
出口管路
8
加液螺塞
9
真空表

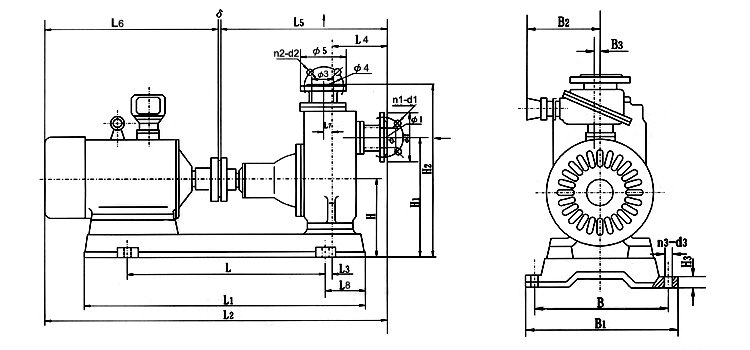

■ CYZ-A型自吸式油泵安装尺寸图：

型号
L
L1
L2
L3
L4
L5
L6
L7
L8
δ
H
H1
H2
H3
B
B1
B2
B3
25CYZ-A-20
320
615
791
75
155
450
339
38
155
2
195
300
436
20
280
320
225
4
25CYZ-A-32
350
580
732
45
125
391
339
重合
115
2
200
320
450
15
300
330
225
重合
40CYZ-A-20
320
615
791
75
155
450
339
38
150
2
195
300
436
20
280
320
225
重合
40CYZ-A-40
500
795
990
33
173
515
470
重合
145
3
220
380
530
30
370
410
225
重合
40CYZ-A-50
440
680
880
50
148
438
440
重合
120
2
223
433
593
25
320
360
225
4
50CYZ-A-12
320
615
777
80
131
406
369
重合
150
2
185
305
436
20
280
320
225
4.5
50CYZ-A-20
440
680
833
25
152
436
394
重合
120
3
193
323
475
25
320
360
225
7
50CYZ-A-30
500
795
990
33
173
515
470
重合
145
3
220
380
530
30
370
410
225
重合
50CYZ-A-35
500
795
990
33
173
515
470
重合
145
3
220
380
530
30
370
410
225
重合
50Cyz-A-40
500
795
990
33
173
515
470
重合
145
3
220
380
530
30
370
410
225
重合
50CYZ-A-50
480
870
977
74
142
454
520
重合
195
3
220
380
540
30
360
404
240
5
50CYZ-A-60
510
870
1064
60.5
230
541
520
重合
180
3
270
440
600
25
380
410
240
8
50CYZ-A-75
600
1000
1212
87.5
230
541
668
重合
200
3
280
450
630
25
415
445
240
8
65CYZ-A-15
440
680
864
36
135
421
440
重合
120
3
203
333
473
25
320
360
225
8
65CYZ-A-32
480
870
989
63
148
466
520
重合
195
3
220
370
530
30
360
404
240
8
80CYZ-A-13
440
680
884
42
145
441
440
重合
120
3
203
343
493
25
320
360
225
9
80CYZ-A-17
500
795
949
25
152
476
470
重合
145
3
220
370
530
30
370
410
225
12
80CYZ-A-22
480
870
999
61
152
476
520
重合
195
3
220
370
530
30
360
404
240
12
80CYZ-A-25
480
870
1080
70.5
270
557
520
70
195
3
225
406
595
30
360
404
240
重合
80CYZ-A-32
480
870
1080
70.5
270
557
520
70
195
3
225
406
595
30
360
404
240
重合
80CYZ-A-55
600
1025
1269
95
200
558
708
重合
200
3
280
450
655
25
415
445
240
10
80CYZ-A-70
730
1170
1404
38
211
656
745
重合
195
3
300
490
705
30
460
510
240
10
100CYZ-A-20
600
1000
1246
87.5
202
575
668
重合
200
3
260
420
590
30
415
445
240
重合
100CYZ-A-40
730
1170
1537
64
355
789
745
55
195
3
300
510
940
30
460
510
240
102
100CYZ-A-40A
780
1220
1469
84
213
701
765
重合
220
3
360
610
835
25
530
570
240
12
100CYZ-A-65
780
1320
1566
116
230
743
820
重合
270
3
335
555
785
30
546
596
290
14
100CYZ-A-75
780
1320
1566
116
230
743
820
重合
270
3
335
555
785
30
546
596
290
14
150CYZ-A-55
950
1450
1788
30
360
900
885
重合
250
3
390
760
990
30
560
620
290
重合
150CYZ-A-65
950
1500
1853
91
360
900
950
重合
275
3
390
760
990
30
650
700
290
重合
150CYZ-A-65A
1000
1860
2087
165
470
1150
935
重合
430
2
500
900
1220
40
760
840
290
22
150CYZ-A-80
950
1500
1853
91
362
900
950
重合
275
3
390
760
990
30
650
700
290
重合
200CYZ-A-32
900
1620
2083
165
170
1127
953
重台
360
3
440
800
1170
30
710
770
290
30
200CY7-A-63
1000
1860
2242
210
430
1180
1060
重合
430
2
500
900
1220
40
760
840
330
22
200CYZ-A-65
1000
1860
2452
230
430
1180
1270
重合
430
2
535
935
1255
40
760
840
330
22
250CYZ-A-32
1000
1860
2628
195
875
1604
1031
重合
430
3
470
1110
1290
30
760
840
330
35
250CYZ-A-50
1000
1860
2604
240
792
1542
1060
重合
430
2
500
1100
1300
40
760
840
330
25
250CYZ-A-55
1200
2000
2814
210
792
1542
1270
重合
400
2
500
1100
1300
40
900
980
400
25
250CYZ-A-75
1200
2000
3000
195
800
1647
1350
重合
400
3
550
1150
1420
40
900
980
400
24
300CYZ-A-32
1000
1860
2808
195
995
1724
1081
重合
430
3
470
1230
1330
30
760
840
330
35
300CYZ-A-50
1200
2000
2962
170
890
1690
1270
重合
400
2
550
1210
1440
40
900
980
400
30
300CYZ-A-55
1200
2000
3042
170
890
1690
1350
重合
400
2
550
1210
1440
40
900
980
400
30
 ■ CYZ-A型自吸式油泵故障分析与排除方法：
故障
产生原因
排除方法
油泵不出油
1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出
1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出
杂音和振动较大
1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进口管路内有杂物
6.泵与电动机两者主轴不同心
1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度
出油量不足
1.杂物进入吸入管或叶轮流道堵塞
2.转速太低
1.排除堵塞物
2.调至额定转速
轴功率消耗过大
1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住
1.升高出口压力
2.适当降低
3.更换或校正
4.排除堵塞物

相关资料

                                           上海新宝龙泵业有限公司 | 沪ICP备12042198号-1
电话：021- 56081199   56534009   56084555   56524319   63171191  传真：021-56084555   手机：18917011990
地址：  上海真陈路1000号          邮箱：469793021@qq.com   邮箱：bengfa021@126.com   百度优化：微信cxzs516
热门搜索:气动隔膜泵 电动隔膜泵 隔膜式计量泵 隔膜泵厂家 隔膜泵价格 隔膜泵型号 上海隔膜泵 塑料隔膜泵 PP隔膜泵 耐腐蚀隔膜泵 涂料隔膜泵 耐磨隔膜泵 卫生级隔膜泵 矿用隔膜泵 不锈钢隔膜泵 铝合金隔膜泵 铸钢隔膜泵 抽浆隔膜泵 英格兰隔膜泵 粉未隔膜泵 英格索兰隔膜泵
sitemap
